消毒液専用 撹拌機

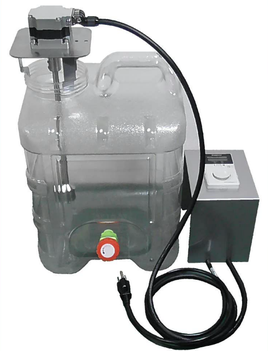

専用の広ロボトルの充填口に差し込むだけで使える、簡単・軽量で安価な専用撹絆機です。
コロナ禍の感染防止「消毒液作り」に特化して、必要な機能のみ最低限のコストで設計・製作致しました。

ジクロロイソシアヌル酸ナトリウムの溶解撹絆などにお使い下さい。




微酸性次亜塩素酸水の撹拌に最適!

遠心力の作用により、静かで強力に撹拌します!

モータは日本製のブラシレスDCモータを採用!


撹拌子は「ベルヌーイ流撹拌体BEAGE型」直径わずか30mmですが、独自の撹絆原理、縦渦巻二重環撹絆で、80ppmの次亜塩素酸水消毒液20Lなら、2分ほどで、溶解と均一化が完了します

ベルヌーイ流の作用で撹絆します。羽根式の様にムダな旋回流を必要としません。角型容器でも良く混ざります。
 沈殿物を吸い上げ。浮遊物を吸い込む優れた撹絆水流と、独自の縦渦巻二重環撹絆技術で、短時間での溶解と、精密に均一な状態を実現します。

モータは、上位機「マジックアームミキサ」と同じ、日本製のブラシレスDCモータを採用しています。定格3,000「pm.最高回転速度4,000「pmの高速回転により、撹絆子の小ささをカバーします。
 保護等級IP66の防水性能に加え、防水コネクタ仕様なので、ケーブルからの
脱着ができます。




位置決めと固定

コントロールドライバ

コンセントプラグ


位置決めと固定は、板金製の三脚をボトルの内側に差し込むだけの簡単さです。
小径高速回転の為。運転時の反動トルクにより。モータベースがずれたり回されたりする心配はありません。

「コントロールドライバ」は、コストを抑えるために、コの字形に曲げた板金に埋め込んだだけ。
これ以上安い方法はありません。
電源ケーブルも、lmしかありません。

コンセントプラグは、安全のため。平刃形
接地2Pタイプとなります。

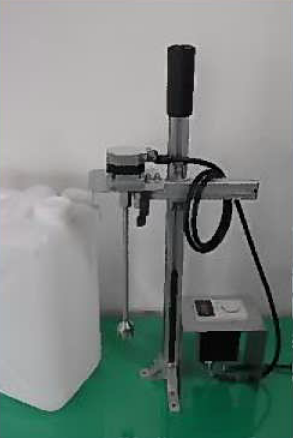

溝付きアルミフレーム2本と、専用金具を
使えば、卓上型撹絆機にもお使いいただけます。穴開けなどの追加工は、必要ありません。
軽量なので、装置ごと持ち上げて、素早い
段取り替えができます。




ダウンロード
消毒液専用 撹拌機
消毒液専用撹拌機.pdf
PDFファイル 487.7 KB
